一、螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：
（一）、普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。
（二）、傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。
（三）、密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。
二、螺紋配合等級：
螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規
定組合。

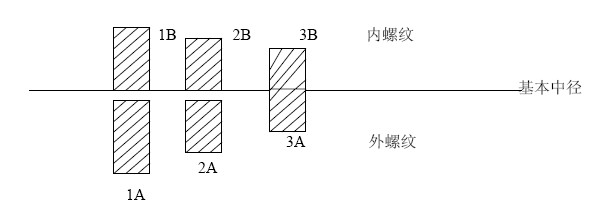

（一）、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A 和 3A 級，內螺紋有三種等級：
1B、2B 和 3B 級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定 1A 和 2A 級，3A 級的偏差為零，而且 1A 和 2A 級的等級偏差是相等的。等級數目越大公差越小，如圖所示：
1、1A 和 1B 級，非常松的公差等級，其適用于內外螺紋的允差配合。
2、2A 和 2B 級，是英制系列機械緊固件規定最通用的螺紋公差等級。
3、3A 和 3B 級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。
4、對外螺紋來說，1A 和 2A 級有一個配合公差，3A 級沒有。1A 級公差比 2A 級公差大
50%，比 3A 級大 75%，對內螺紋來說，2B 級公差比 2A 公差大 30%。1B 級比 2B 級大50%，比 3B 級大 75%。

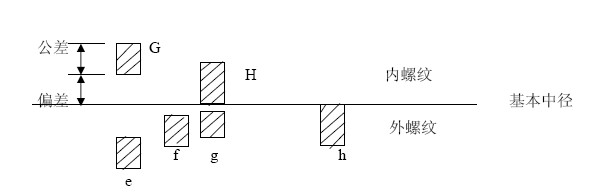

（二）、公制螺紋，外螺紋有三種螺紋等級：4h、6h 和 6g，內螺紋有三種螺紋等級：5H、6 H、
7H。（日標螺紋精度等級分為 I、II、III 三級，通常狀況下為 II 級）在公制螺紋中，H 和
h 的基本偏差為零。G 的基本偏差為正值，e、f 和 g 的基本偏差為負值。如圖所示：
1、H 是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G 位置基
本偏差用于特殊場合，如較厚的鍍層，一般很少用。
2、g 常用來鍍 6-9um 的薄鍍層，如產品圖紙要求是 6h 的螺栓，其鍍前螺紋采用 6g 公
差帶。
3、螺紋配合最好組合成 H/g、H/h 或 G/h，對于螺栓、螺母等精制緊固件螺紋，標準
推薦采用 6H/6g 的配合。
（三）、螺紋標記
|
